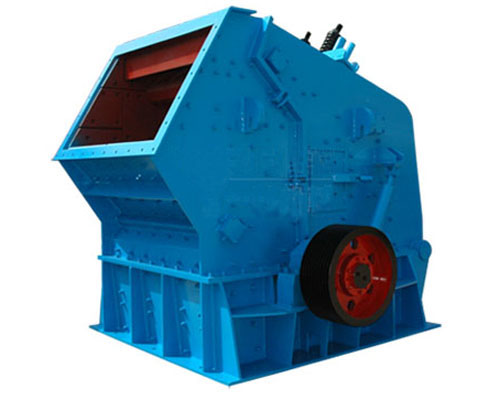

反击式破碎机

反击式破碎机反击式破





     我公司生产的PF系列反击式破碎机(简称反击破)是在吸收国内外先进技术,研制的新一代反击式破碎机(反击破),广泛应用于水电、高速公路等行业石料生产线。该系列反击式破碎机具有三腔破碎区,破碎比大、破碎后物料呈立方体颗粒,转子体采用无键锥套连接,高效耐磨板锤,插入安装安装形式,倾斜轴承座,独特的齿形反击衬板,机架多方位开门,丝杠或液压开启装置使更换易损件,检修更加方便。它采用最新的制造技术,独特的结构设计,加工成品呈立方体,无张力和裂缝,粒形相当好,能破碎进料粒度不超过500mm、抗压强度不超过350MPa的各种粗、中、细物料(花岗岩、石灰石、混凝土等),其排料粒度大小可以调节。  反击式破碎机工作原理:   反击式破碎机是一种利用冲击能来破碎物料的破碎机械。该反击式破碎机(反击破)工作时,在电动机的带动下,转子高速旋转,物料进入机体后,与转子上的板锤撞击破碎,碎料高速飞向反击板,进行第二次碰撞破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,直到物料被破碎至所需粒度,由出料口排出。反击式破碎机工作用途:  用于破碎进料粒度不超过500mm、抗压强度不超过350MPa的各种粗、中、细物料(花岗岩、石灰石、混凝土等),广泛应用于水电、高速公路等行业石料生产线。反击式破碎机性能特点:1、三腔破碎区,转子体采用无键锥套连接,高效耐磨板锤,独特的齿形反击衬板,破碎效率高;2、插入安装安装形式,倾斜轴承座,机架多方位开门,丝杠或液压开启装置使更换易损件,检修更加方便;3、破碎功能全、生产率高、机件磨耗小、综合效益高。



     反击式破碎机使用范围: 能处理边长不超过 500mm 、抗压强度不超过 350MPa 的各种粗、中、细物料(花岗岩、石灰石、混凝土等),广泛用于水电、高速公路、人工砂石料、破碎等行业。
     反击式破碎机性能特点: 结构独特、无键连接、高铬板锤、独特的反击衬板;硬岩破碎、高效节能;产品形状呈立方体,排料粒度大小可调,简化破碎流程。
     反击式破碎机工作原理: 工作时,在电动机的带动下,转子高速旋转,物料进入后,与转子上的板锤撞击破碎,然后又被反击到衬板上再次破碎,最后从出料口排出。





反击式破碎机规格和技术参数:



型号

规格(mm)

进料口尺寸(mm)

最大进料边长(mm)

生产能力(t/h)

电机功率(kw)

重量(kg)

PF-0607

Φ-644×740

320×770

100

10-20

30

10216

PF-0807

Φ-850×700

400×730

300

15-30

30-45

11138

PF-1008

Φ-1000×800

400×830

300

30-50

37-55

12206

PF-1010

Φ-1000×1050

400×1080

350

50-80

55-75

13138

PF-1210

Φ-1250×1050

400×1080

350

70-120

110-132

15200

PF-1212

Φ-1250×1250

400×1300

350

100-150

132-160

17025

PF-1214

Φ-1250×1400

400×1430

400

130-180

160-200

19015

PF-1315

Φ-1320×1500

860×1520

500

160-250

180-260

24600

PF-1320

Φ-1320×2000

860×2030

500

300-350

300-375

29800

PF-1520

Φ-1520×2000

980×2980

700

400-500

400-480

38600
